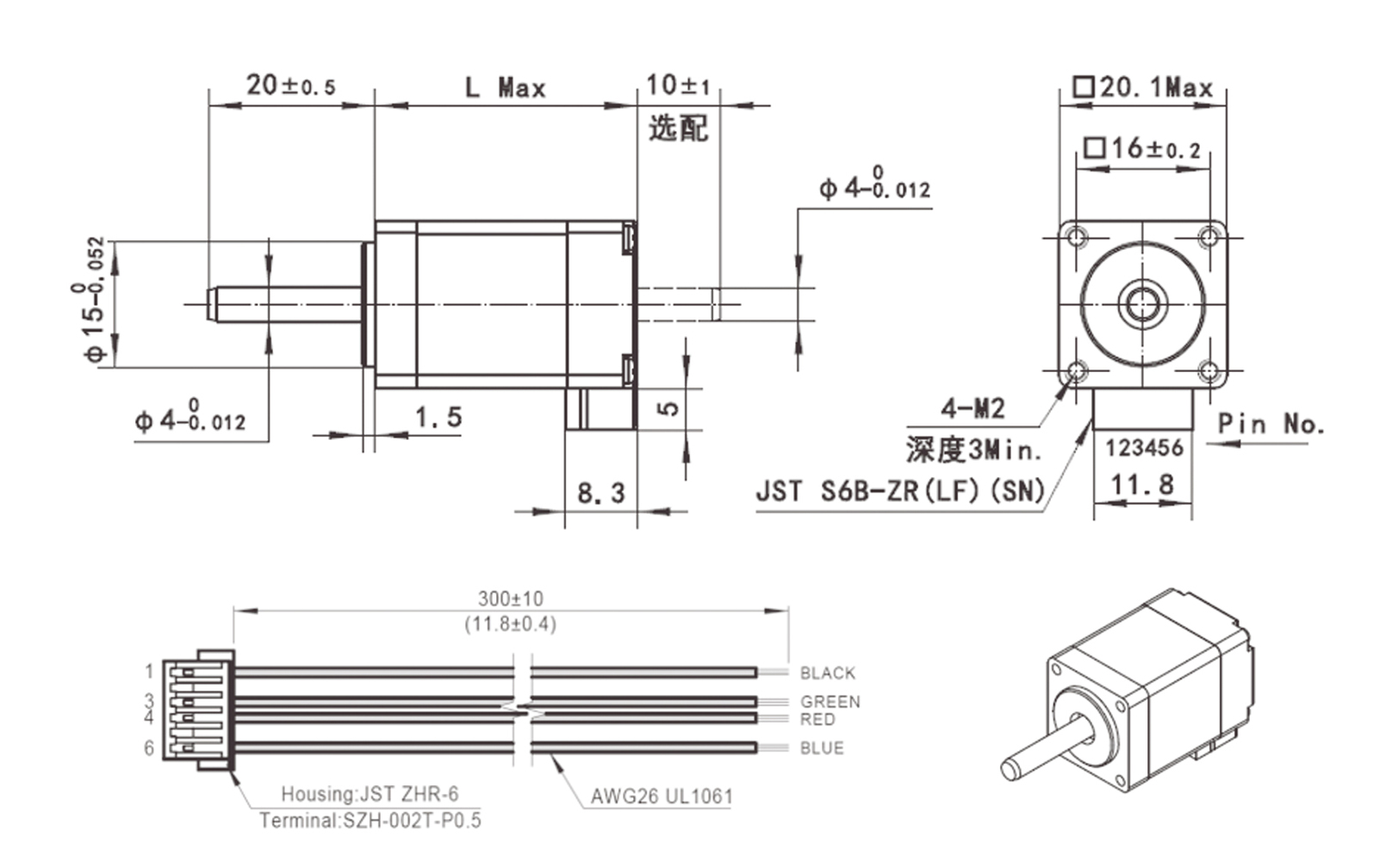

NEMA08-方形-兩相-1.8°-20S系列
相數 | 2 |
|---|---|
步數/每圈 | 200 |
步距角(°) | 1.80 |
步距角精度 | ± 5% |
絕緣等級 | B(130°C) |
認證 | RoHS |
軸向負載(1000RPM下20000小時) | 6N(1.3 Lbs.)推力|25N(5.6 Lbs.)拉力 |
徑向負載(1000RPM下20000小時) | 18N(4 Lbs.) |
環境溫度 | -20°C~50°C |
IP 等級 | IP40 |
絕緣電阻(Ω) | 100 MΩ |
額定參數
機身長L | 型號 | 靜力矩 | 電流 | 電阻 | 電感 | 定位力矩 | 轉動慣量 | 重量 |
|---|---|---|---|---|---|---|---|---|
mm | Type | N.cm | A | Ω | mH | mNm | g.cm2 | g |
28.00 | 1.40 | 0.20 | 23.00 | 7.20 | 1.50 | 2.50 | 50.00 | |
1.40 | 0.60 | 3.20 | 0.90 | |||||
30.00 | 0.03 | 0.50 | 8.80 | 4.70 | 1.50 | 1.60 | 40.00 | |
34.00 | 1.80 | 0.20 | 25.00 | 8.40 | 1.80 | 3.20 | 70.00 | |
1.80 | 0.60 | 4.50 | 1.20 | |||||
40.00 | 2.60 | 0.20 | 32.00 | 8.80 | 2.10 | 4.50 | 82.00 | |
2.60 | 0.60 | 5.80 | 1.60 |
