NEMA11-方形-兩相-1.8°-28S系列
相數 | 2 |
|---|---|
步數/每圈 | 200 |
步距角(°) | 1.80 |
步距角精度 | ± 5% |
絕緣等級 | B(130°C) |
認證 | RoHS |
軸向負載(1000RPM下20000小時) | 15N(3.4 Lbs.)推力|25N(5.6 Lbs.)拉力 |
徑向負載(1000RPM下20000小時) | 30N(6.5 Lbs.) |
環境溫度 | -20°C~50°C |
IP 等級 | IP40 |
絕緣電阻(Ω) | 100 MΩ |
額定參數

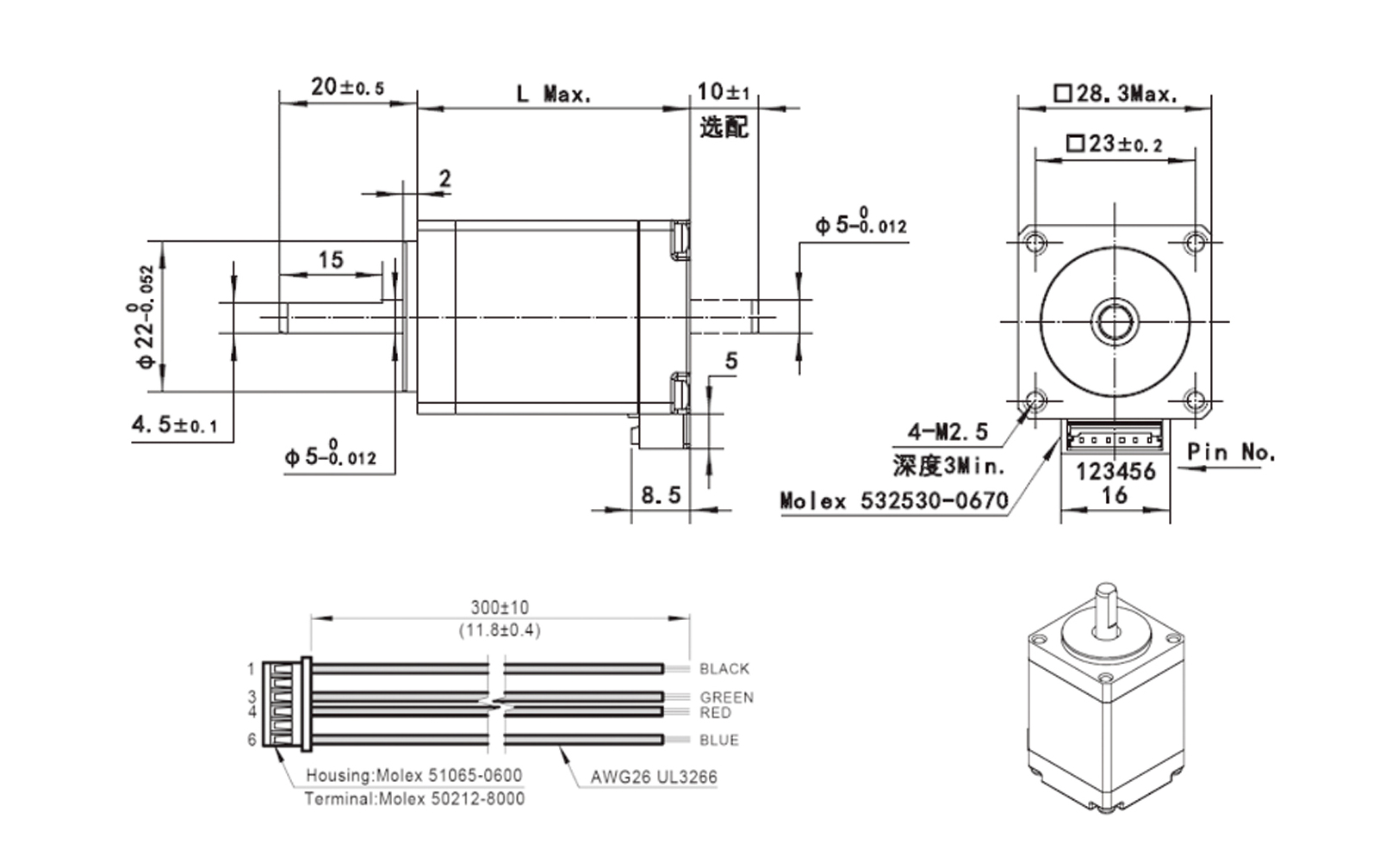

機身長L | 型號 | 靜力矩 | 電流 | 電阻 | 電感 | 定位力矩 | 轉動慣量 | 重量 |
|---|---|---|---|---|---|---|---|---|
mm | Type | N.cm | A | Ω | mH | mNm | g.cm2 | g |
28.00 | 4.50 | 0.35 | 12.00 | 5.80 | 3.50 | 6.00 | 105.00 | |
4.50 | 0.67 | 4.20 | 2.20 | |||||
32.00 | 0.09 | 0.50 | 10.90 | 9.60 | 8.00 | 9.00 | 100.00 | |
33.00 | 6.00 | 0.35 | 15.00 | 9.20 | 5.00 | 8.00 | 110.00 | |
6.00 | 0.67 | 5.50 | 3.20 | |||||
41.00 | 8.00 | 0.35 | 20.00 | 15.00 | 6.00 | 11.00 | 140.00 | |
8.00 | 0.67 | 7.00 | 6.00 | |||||
50.00 | 10.00 | 0.35 | 24.00 | 18.50 | 7.50 | 13.00 | 180.00 | |
10.00 | 0.67 | 9.00 | 7.20 | |||||
52.00 | 0.16 | 0.70 | 6.70 | 5.60 | 8.00 | 18.00 | 200.00 | |
0.16 | 0.70 | 6.70 | 5.60 | |||||
66.00 | 0.16 | 0.70 | 6.70 | 5.60 | 8.00 | 18.00 | 200.00 |
