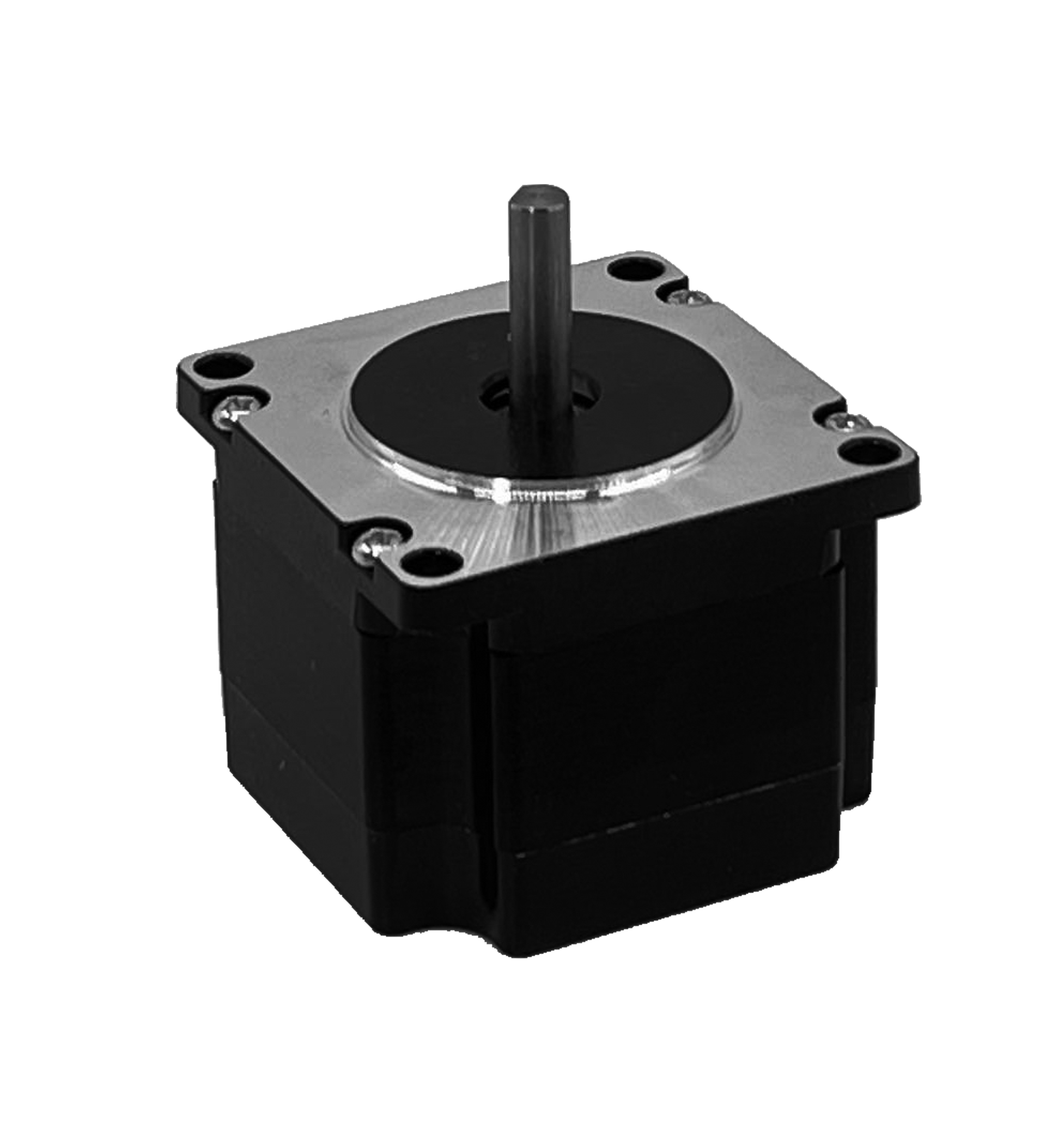

NEMA23-方形-兩相-1.8°-57S系列
相數 | 2 |
|---|---|
步數/每圈 | 200 |
步距角(°) | 1.80 |
步距角精度 | ± 5% |
絕緣等級 | B(130°C) |
認證 | RoHS |
軸向負載(1000RPM下20000小時) | 40N(9 Lbs.)推力|130N(30 Lbs.)拉力 |
徑向負載(1000RPM下20000小時) | 70N(15.5 Lbs.) |
環境溫度 | -20°C~50°C |
IP 等級 | IP40 |
絕緣電阻(Ω) | 100 MΩ |
額定參數
機身長L | 型號 | 靜力矩 | 電流 | 電阻 | 電感 | 定位力矩 | 轉動慣量 | 重量 |
|---|---|---|---|---|---|---|---|---|
mm | Type | N.cm | A | Ω | mH | mNm | g.cm2 | g |
39.00 | 82.00 | 1.00 | 6.30 | 15.90 | 24.00 | 105.00 | 420.00 | |
45.00 | 120.00 | 1.50 | 3.10 | 9.20 | 28.00 | 135.00 | 480.00 | |
55.00 | 150.00 | 2.20 | 1.60 | 6.90 | 45.00 | 215.00 | 600.00 | |
77.00 | 1.20 | 1.50 | 3.10 | 13.50 | 45.00 | 215.00 | 600.00 | |
230.00 | 3.00 | 1.10 | 4.50 | |||||
93.00 | 2.30 | 3.00 | 0.90 | 3.20 | 45.00 | 480.00 | 1100.00 | |
112.00 | 320.00 | 5.00 | 0.51 | 2.10 | 120.00 | 750.00 | 1500.00 |
